Optický odpalovač blesku s detekcí druhého záblesku
Optický odpalovač blesku s detekcí druhého záblesku |
|
| Počet | Hodnota | Označení | |
Počet | Hodnota | Označení |
|---|---|---|---|---|---|---|
| 1 |
BPW42 |
3 | 33k | R5,R11,R13 | ||
| 1 |
4.7uF |
C1 |
2 | 1M |
R7,R15 | |
| 2 |
470nF |
C2,C4 |
1 | 10M | R8 | |
| 1 |
10uF |
C3 |
1 |
330 | R9 | |
| 2 |
100nF |
C5,C6 |
3 |
1k | R10,R14,R17 | |
| 3 |
1N4001 |
D1,D2,D4 |
1 |
4k7 |
R12 | |
| 1 |
LED1 |
D3 |
1 |
330k |
R16 | |
| 3 |
BC547B |
Q1,Q4,Q5 |
2 |
TIC106D | SCR1,SCR2 | |
| 1 |
BC517 |
Q2 |
1 |
78L05 | U1 | |
| 1 |
2k2 |
R1 |
1 |
74HC74 | U2 | |
| 1 |
680 |
R2 |
1 |
button |
S1 |
|
| 1 |
100 |
R3 |
1 |
switch |
ETTL |
|
| 2 |
100k |
R4,R6 |
| Stabilizovaný zdroj napětí. Pro přesné nastavení pracovního bodu tranzistoru Q4 je potřeba zajistit stabilizované napětí. To je zajištěno jednoduše pomocí stabilizátoru 7805. Celkový odběr odpalovače nepřesahuje několik desítek miliampér, takže stabilizátor není potřeba nijak chladit a stačí použít levnější variantu v pouzdře TO220. Aby byla dosažena co největší citlivost, je optický senzor napájen přímo ze zdroje 9-15V. Pokud tento zdroj není dostatečně stabilní, mohlo by docházet k samovolnému odpálení. V tom případě lze napájet senzor až ze stabilizovaných +5V. Citlivost bude sice o trochu menší, ale i tak by měla být více než dostatečná. |
| Optický senzor. Světelný impulz je
detekován fototranzistorem BPW42. Pomocí filtru složeného z R11, C2 a
R13 je odfiltrována stejnosměrná složka a pouze náhlá změna osvětlení
může vyvolat sepnutí odpalovače. Optický senzor musí být umístěn tak,
aby na něj mohlo dopadat okolní světlo. Díky vysoké citlivosti nemusí
senzor přímo "vidět" řídící blesk a stačí mu světlo odražené od okolních
předmětů (např. od zdí). Stačí vyvrtat díru do krabičky s odpalovačem a
fototranzistor do ní zasunout. Fototranzistor BPW42 je citlivý i na infračervení světlo a je proto možné použít na řídícím blesku infračervený filtr. Tím se výrazně potlačí vliv řídícího blesku na výsledné fotografii. Jako nejjednodušší infračervený filtr lze použít neexponovaný ale vyvolaný proužek diapozitivu (černou zaváděcí část). |
| Zesilovač. Impulz z optosenzoru je
zesílen transistorem Q4. Napětí na bázi Q4 je nastaveno tak, aby i jen
malý impulz (jen 50mV) vedl k jeho sepnutí. Tranzistor Q5 pouze
invertuje impulz z negativního zpět na pozitivní. Citlivost kombinace
senzor/zesilovač je natolik vysoká, že k odpálení blesků stačí např. v
blízkosti senzoru zapnout zářivku. Odpalovač spíná dokonce i když je v
jiné místnosti než řídící blesk. |
| Detektor druhého záblesku. Tento
obvod detekuje druhý záblesk. Díky jemu je možné použít odpalovač i pro
digitální fotoaparáty a v E-TTL režimu blesků Canon. K detekci je použit
obvod 7474, který se automaticky resetuje asi po jedné sekundě (R4 R6
C3). Tento automatický reset je nutný, protože díky vysoké citlivosti
může občas odpalovač reagovat i na jiné podněty (např. zapnutí světla) a
mohl by vypadnout ze synchronizace (spínat na liché impulzy místo
sudých). Dále je vyžadován jistý minimální odstup mezi jednotlivými záblesky. Kombinace R5 a C4 dává asi 10ms. Tím je zajištěno, že obvod nereaguje chybně pokud se první záblesk skládá s několika velmi malých pulzů. Pro informaci, reálné zpoždění mezi záblesky je pro aparáty EOS300 a EOS30 řádově 65-75ms. Olympus C4000Z má mezi záblesky 100ms. V případě, že nevlastníte ani digitální fotoaparát ani zrcadlovku Canon včetně systémového blesku, je možné tento modul zcela vynechat. |
| Přepínače. Spínač S1 slouží k manuálnímu odpálení. To je vhodné především ke kontrole, jestli se všechny připojené blesky správně odpalují. Přepínač označený ETTL slouží k zapnutí/vypnutí detekce druhého záblesku. Pokud je přepínač v horní poloze, odpalovač spouští při každém záblesku. Je-li přepínač ETTL ve spodní poloze, spouští odpalovač až při druhém záblesku. Pro lepší indikaci zvoleného režimu je možné použít dvojitý přepínač a jeho druhou větví spínat např. LED diodu. |
| Pole tyristorů. Země všech
připojených blesků je spojena se zemí odpalovače. Kladný pól každého
blesku je napojen na tyristor. Použité tyristory zvládají až 400V/3A a
měly by být schopné odpálit prakticky jakýkoliv dostupný blesk. Na výše
uvedeném schématu jsou zapojeny jen dva tyristory, ale ve skutečnost
jich bylo použito osm. Tento relativně vysoký počet byl použit k
jednoduché regulaci výkonu (postavil jsem si dva softboxy každý se dvěma
blesky a takto je bylo možné používat na 50% nebo 100% výkonu).
Zbývající blesky byly použity na osvětlení pozadí, fill-in a světlo do
vlasů... Zde uvedené zapojení používá pouze jeden odpor R2, který je společný pro všechny tyristory. V případě, že by se tyristory mírně lišily, nemusely by všechny spolehlivě odpalovat. V tom případě by bylo lepší, aby jejich báze nebyly spojené a každý měl vlastní odpor. Vhodná hodnota je asi 4k7. |
| Potvrzení odpálení. Praxe ukázala, že
je vhodné mít nějaké potvrzení, že blesky byly skutečně odpáleny.
Problém vzniká především při použití jednooké zrcadlovky, kde kvůli
sklopení zrcátka není jejich odpálení vidět. Pro uživatele digitálních
aparátů, kteří místo průhledového hledáčku používají display, je tento
modul v podstatě zbytečný. Kondenzátor C1 spolu s odpory R7 a R8 a vysokým zesílením tranzistoru Q2 zajistí, že LED dioda bude svítit ještě asi 10-15 sekund po odpálení. |

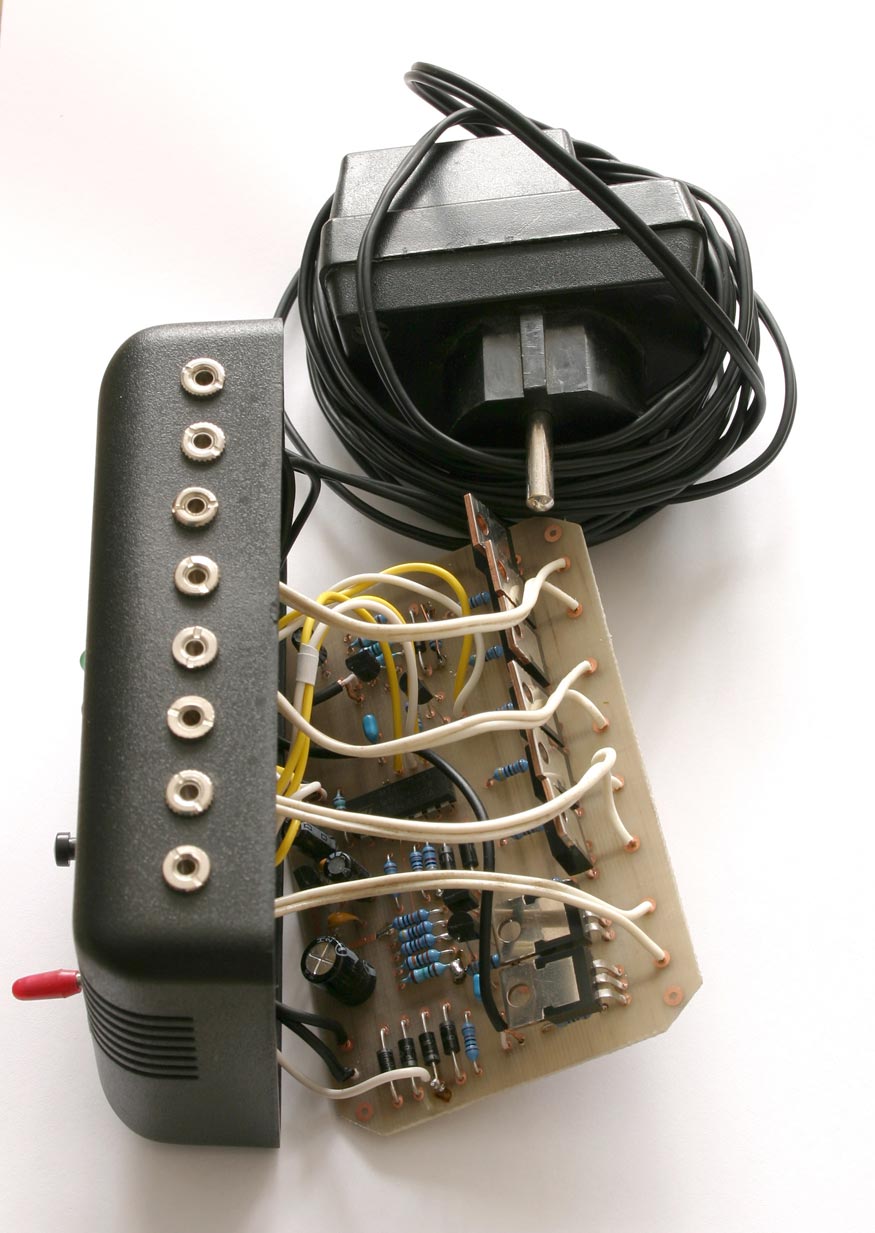

Odpalovač byl postaven do plastové krabičky. Na připojení blesků byly použity konektory mono jack 3,5mm. Protože jsem neměl k dispozici vybavení na výrobu skutečného plošného spoje, byl použit "papírový spoj" :-). Schéma bylo nakresleno na tvrdý papír, jehlou byly vytvořeny díry a na druhé straně byly součástky pospojovány.
Přístroj na obrázku má zapojeno více výstupů, protože byl zároveň použit jako zdroj napětí na pokusy s LED světlem (komár krystal). Fototranzistor je vidět mezi předposledním a posledním konektorem v horní řadě. LED diody na levé straně slouží k indikaci zapnutí (zelená), E-TTL režimu (žlutá) a potvrzení odpálení (červená). |
 |
