Mobilní verze optického odpalovače blesků

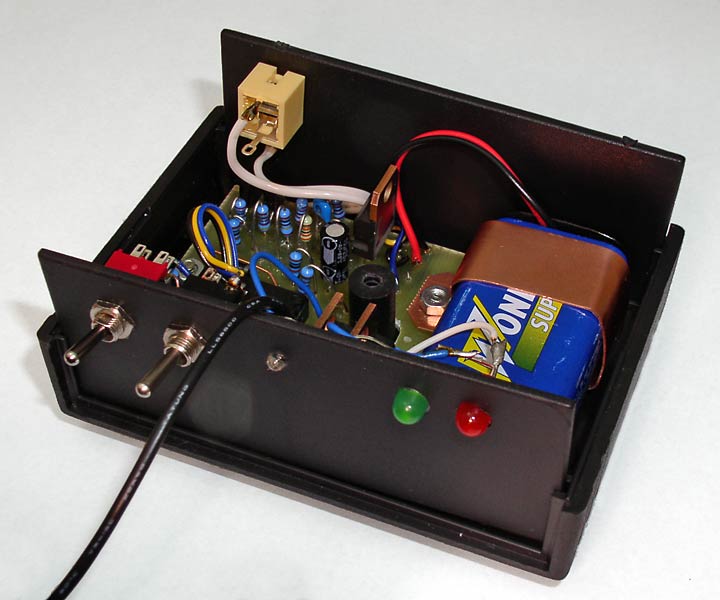

Kromě již dříve vytvořeného odpalovače jsem si udělal ještě jednu menší mobilní verzi. Krabička o rozměrech 9*6.5*4 cm už přímo v sobě obsahuje napájení (9V baterka) a nahoře má patici na jakýkoliv blesk odpalovaný středovým kontaktem. V mém případě jsem použil blesk Vivitar 285HV s automatickou a manuální regulací výkonu. Veškeré elektro součástky včetně krabičky jsem koupil v GESu, konektor na blesk u Škody a samotný blesk u Pazdery. Krabička s konektorem na blesk přišla asi na 400, ten blesk byl asi za 1500 Kč.

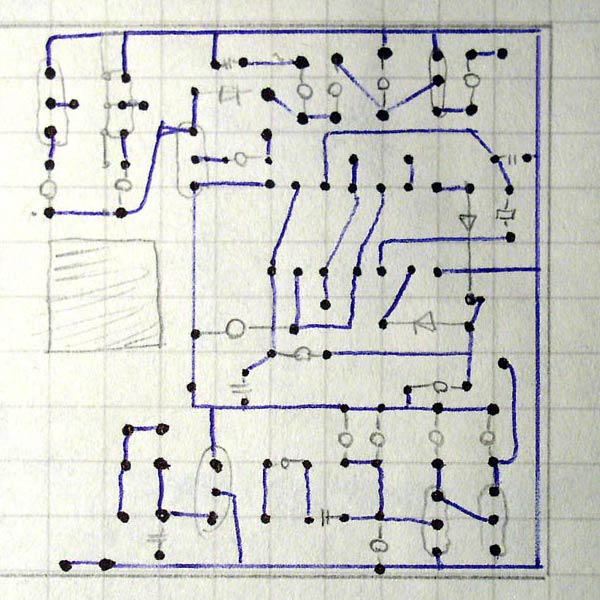

Zapojení není úplně identické se zapojením "velkého" odpalováku. Použil jsem jen dva tyristory místo původních osmi. Jeden na sáňky blesku a jeden pro externí konektor na připojení blesků bez středového kontaktu (to je ten 3.5 mm jack konektor na druhé straně krabičky). Dále jsem nepoužil jeden odpor R2 pro všechny tyristory, ale dal jsem asi 2k2 před každý z nich. Protože jsem potřeboval minimalizovat odběr, zvětšil jsem R14 z 1k na 2k2. Abych ušetřil trochu proudu na zelenou LEDku indikující zapnutí, je zapojena přímo mezi plus pól baterie a stabilizátor 7805. Takže celá krabička je vlastně napájena přes tuto diodu. Je to sice trochu podivné zapojení, ale odběr odpalovače nepřesahuje 10mA, takže to funguje dobře.
